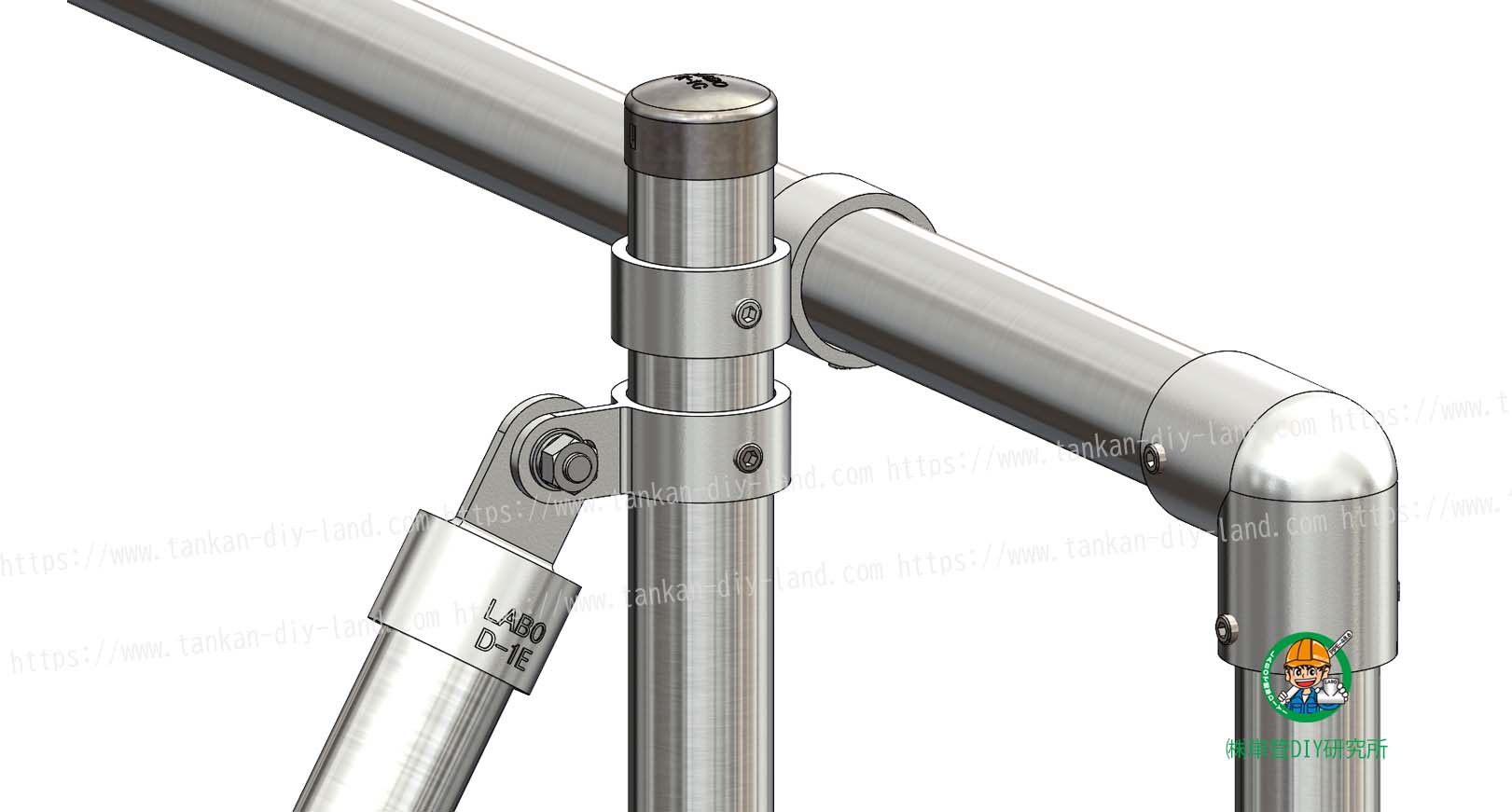

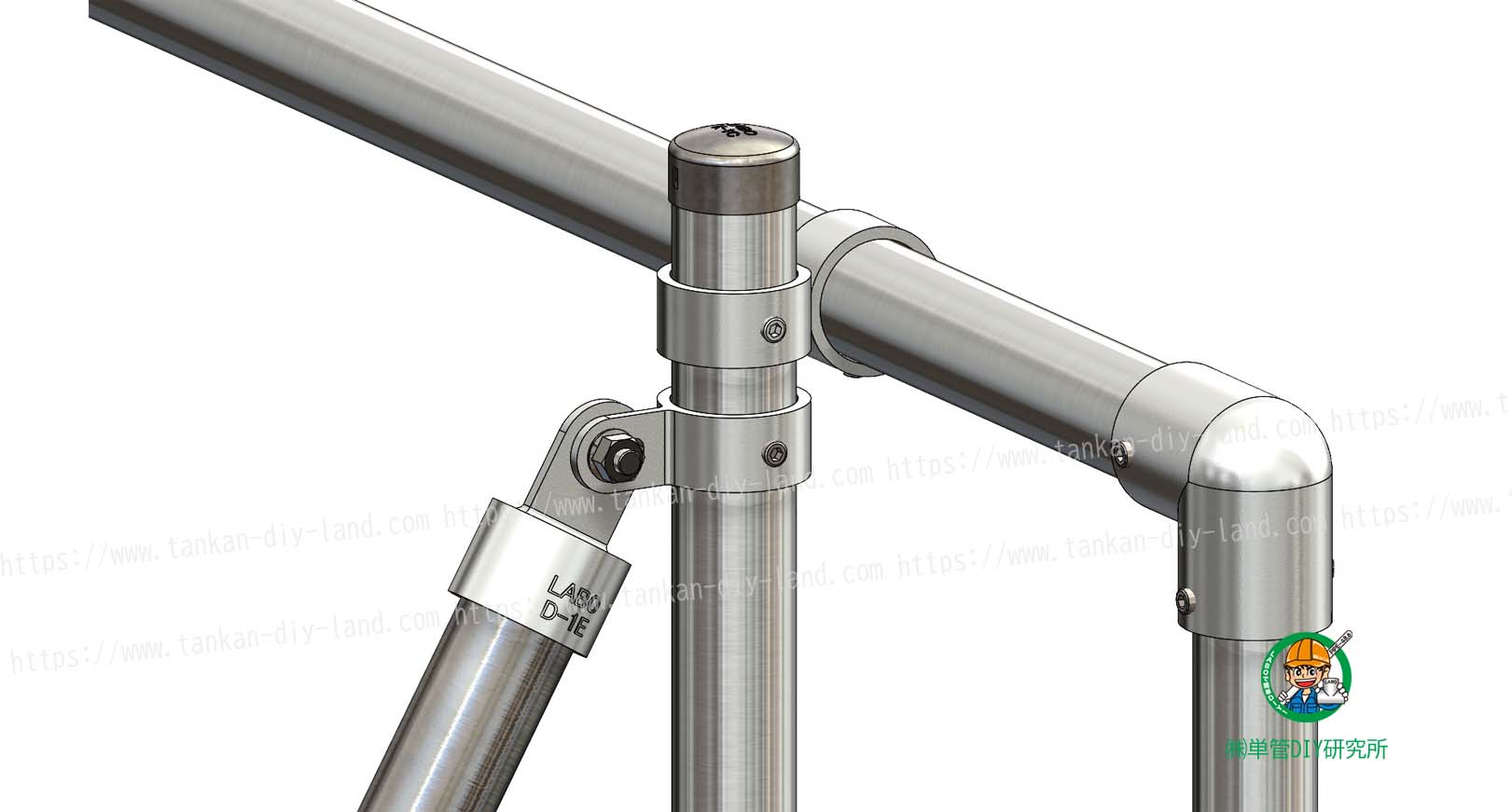

- B-2X部
-

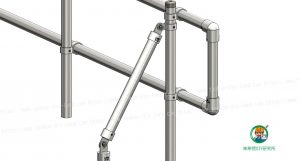

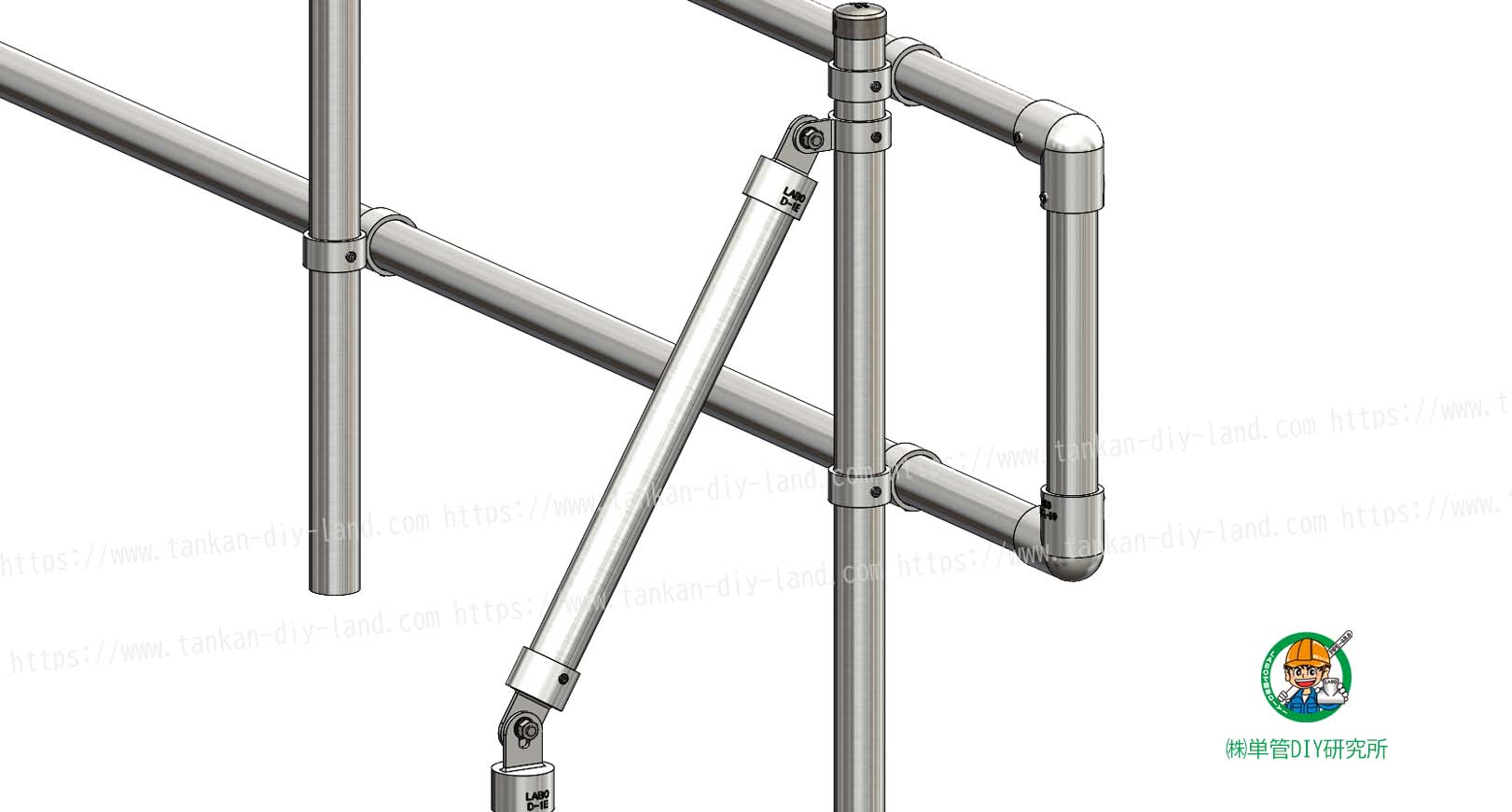

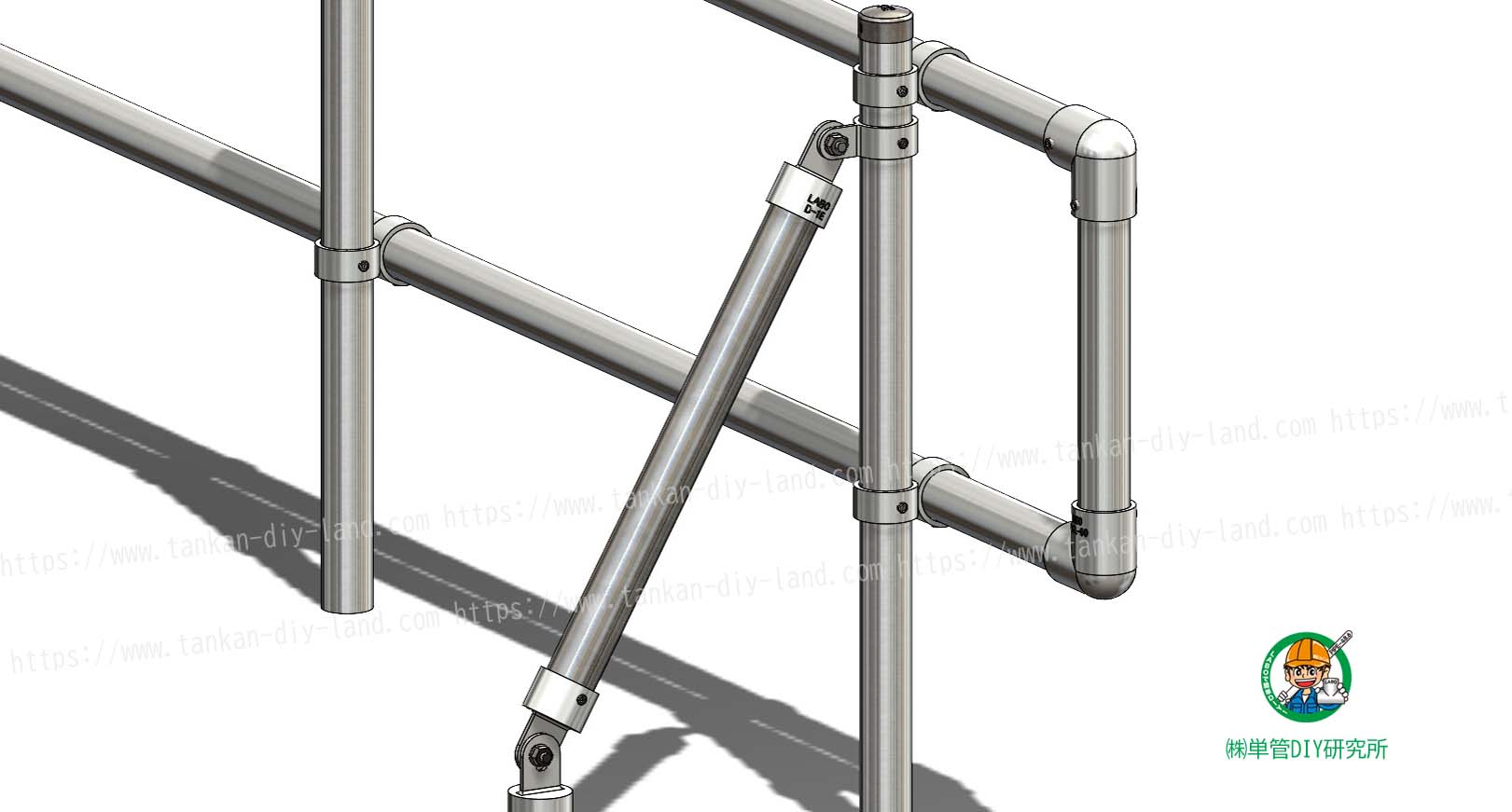

- 控え柱部
-
- 表
-
- 裏

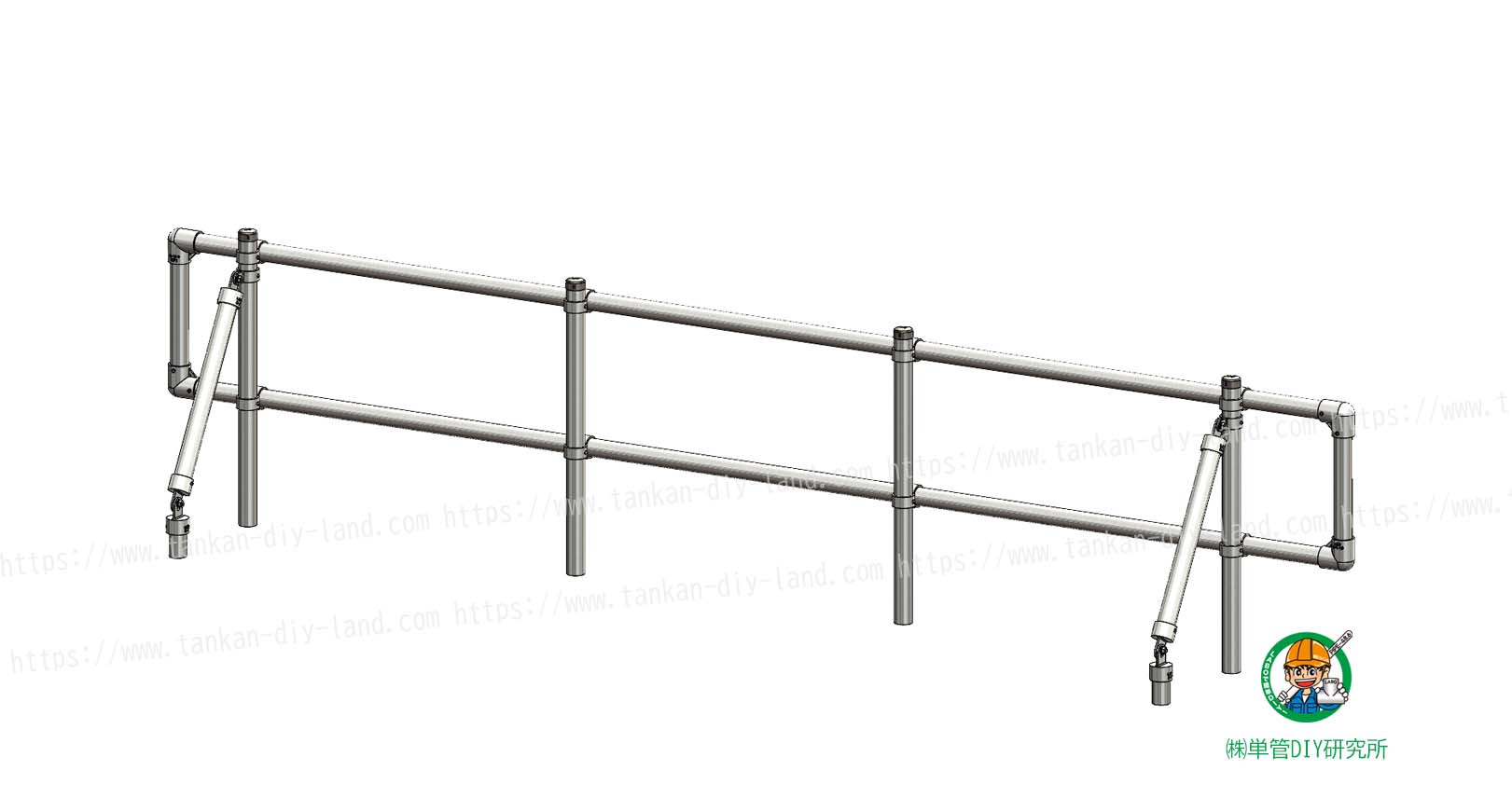

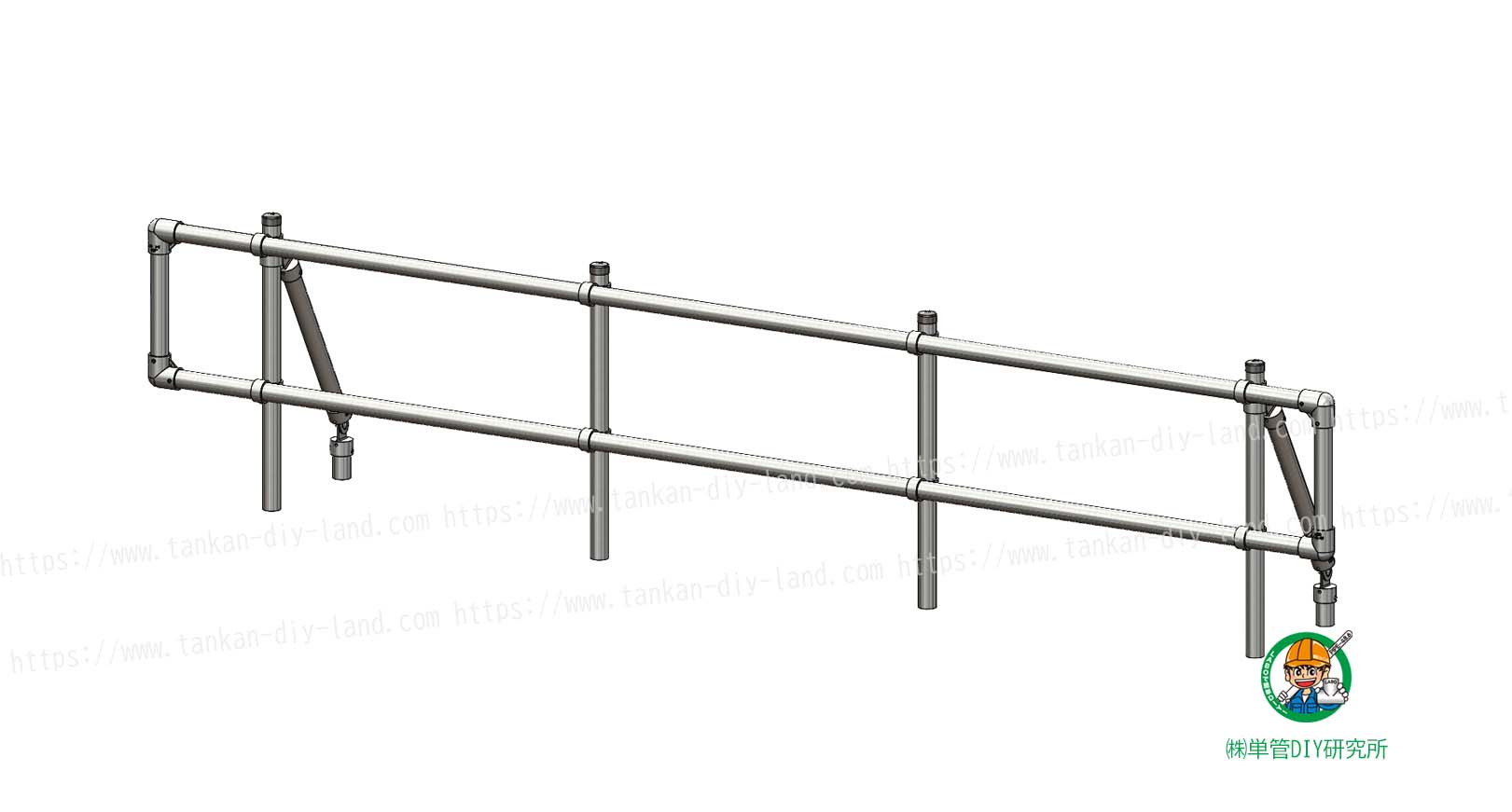

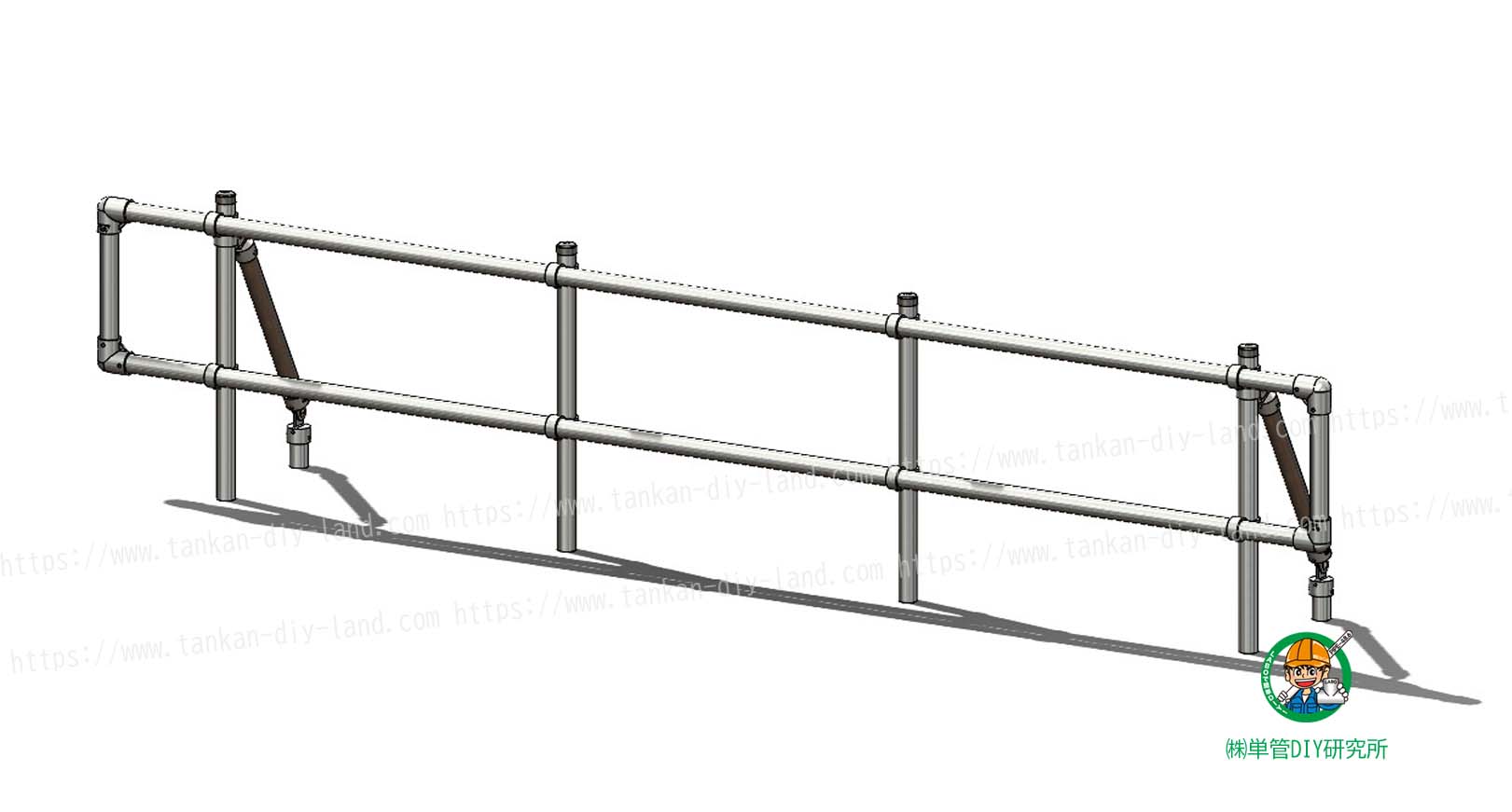

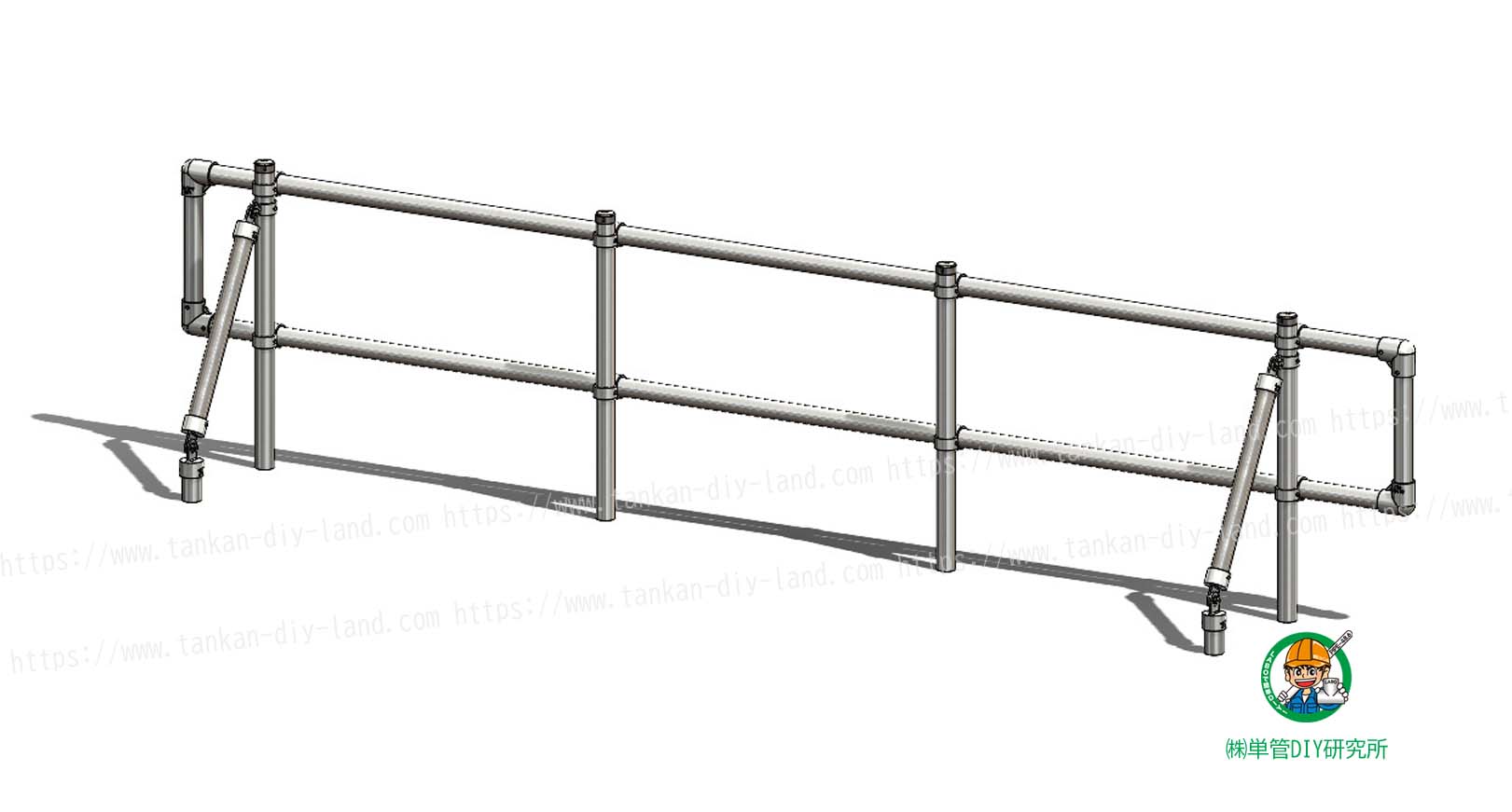

直交金具 B-2X を使用した柵 (控え柱有)製作 参考資料
他社製品と比べて不要な部分を削除し、軽量化されていながらも丈夫な弊社の直交金具（B-2X）を使用した柵のご紹介です。 従来の直交型クランプと同様に単管パイプを直交させる金具でありながら、出来上がりはすっきりとシンプルな一味違った柵になります。 歩道と車道の間の安全柵、自宅の境界をはっきりさせる囲い、家の周りの目隠し、フェンス等、単管パイプとＬＡＢＯ金具を使って、ご自身で作ってみませんか？
使用金具類
① 直交金具 B-2X : 8個
② ２方向向90度コーナー金具 A-2L-90 : 4個
③ 端末ボルト止め金具 D-1E : 6個
④ ボルト止め金具 D-1S : 2個
⑤ 鉄角根丸頭ボルト ( M10×25 ) M10-25-N : 4個
⑥ キャップ K-1C : 4個
その他材料
・ 単管パイプ ( 外径φ48.6 ) : 適宜
工具類
・ 対辺5mm六角レンチ等
・ M10用 ( 対辺17mm ) スパナ等
※ 各単管パイプの寸法、柱間の距離、柱の本数等は設置場所に合わせて調整ください。
※ 基礎は単管パイプ打ち込み、コンクリートブロック、コンクリート、固定ベースによるアンカー固定など適切に処理を行ってください。
※ 2022/2/10一部修正を致しました。
