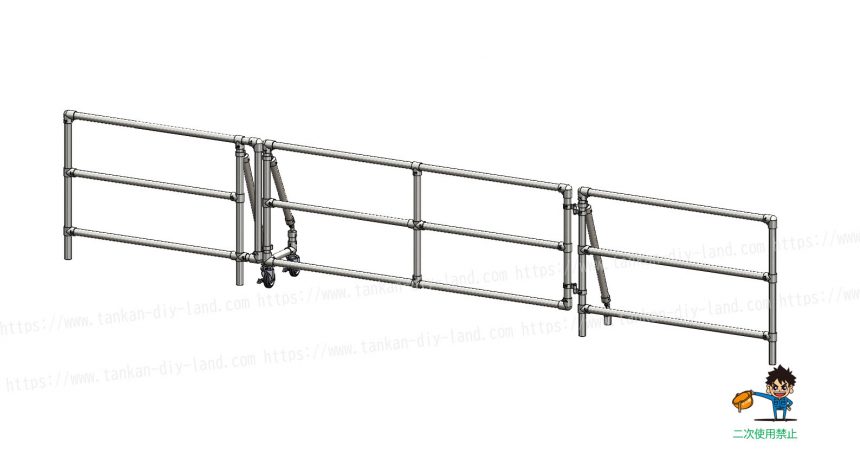

- 門扉
- 門扉
- 門扉、キャスター部
- 門扉、中央部
門扉(門戸)製作 参考資料
LABO金具を使用すれば、単管パイプで門扉を作成しても見栄えが良く完成します。 LABO金具は余計な突起が無いので出来上がりはスッキリ、単管パイプを使った丈夫な門扉が出来上がりますよ。 サイズもお好みのままに出来上がりますので、例えば大きな幅の広い門でも、キャスター金具を使用すれば作成可能ですね。 会社や工場の門等にもいかがでしょうか。柵と同時に製作して同じデザインでぐるっと一周、敷地の周りを単管パイプで揃えることも可能です。 フェンスを付けたり、木材を取り付けて、デザイン性のある門扉、門戸の製作もシンプルデザインのLABO金具にお任せください。 (柵のアイディアもたくさん掲載しています。よろしければ、こちらからご覧ください。)
上の画像は全て、クリックすると大きい画像になります
使用金具類
① 2方向90度コーナー金具【A-2L-90】 : 8個
② 4方向1箇所貫通金具【B-3X】 : 2個
③ 3方向1箇所貫通金具【B-2T】 : 12個
④ ヒンジ金具【B-2H】 : 2個
⑤ 端末ボルト止め金具【D-1E】 : 9個
⑥ ボルト止め金具【D-1S】 : 3個
⑦ 片側サドルベース金具【D-1SB】 : 1個
⑧ 縦L型キャスター(耐荷重50㎏)【E-2LT-100】 : 1個
⑨ Y型キャスター(耐荷重50㎏)【E-3Y-100】 : 1個
⑩ 鉄角根丸頭ボルト(M10×25)【M10-25-N】 : 6個
その他材料
・ 単管パイプ ( 外径φ48.6 ) : 適宜
・鍵等:適宜
工具類
・ 対辺5mm六角レンチ等
※各単管パイプの寸法、柱間の距離、柱の本数等は設置場所に合わせて調整ください。
