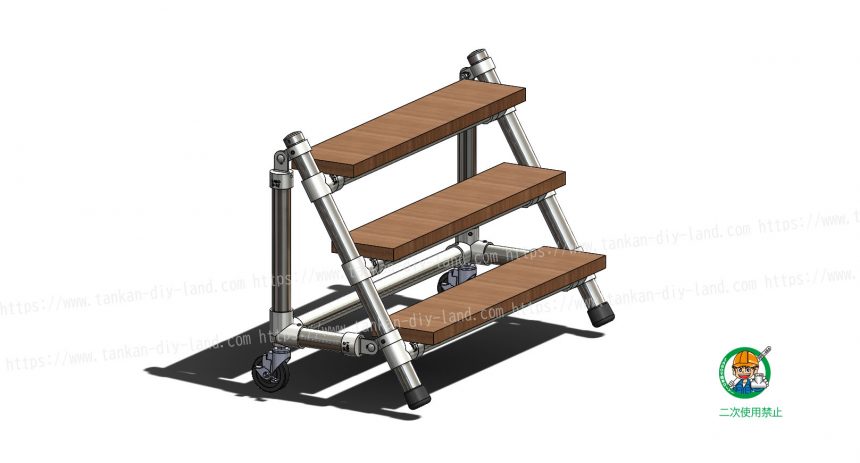

- 移動階段
-
- 移動階段
-
- 移動階段
-
- 移動階段、金具・単管パイプ組立て状態
-
- 移動階段、金具・単管パイプ組立て状態
移動階段製作 参考資料
トラックの荷台への昇り降りが楽になる、トラックの荷台の高さに合わせた階段があったら便利ではないでしょうか？ キャスター金具を使って、移動も便利なコンパクト階段の参考図を製作してみました。 手作りなら、高さも幅も自分の使いやすいサイズに合わせて製作できるので、店舗や倉庫、また図書館や書店等なら高さを増した物を作成すると便利ですね。 ＬＡＢＯのキャスター金具は単管パイプに直接取り付けられるので、組み立てが簡単（対辺5㎜の六角レンチ一つでＯＫ）で丈夫です。 ステップの木板を止めるのは、両側サドルベース金具を使えば強度も心強くなりますよ。 ちょっと高くて手の届かないところに、移動式の階段（踏み台）を手作りで作ってみてください。
上の画像は全て、クリックすると大きい画像になります
使用金具類
① ３方向１箇所貫通金具【B-2T】 : 6個
② 端末ボルト止め金具【D-1E】 : 4個
③ ボルト止め金具【D-1S】 : 4個
④ 両側サドルベース金具【D-1WB】 : 6個
⑤ Ｙ型キャスター（耐荷重５０㎏）【E-3Y-100】 : 2個
⑥ 保護キャップ【K-1C(CR)】 : 2個
⑦ 鉄角根丸頭ボルト(M10×25)【M10-25-N】 : 4個
⑧ キャップ【K-1C】 : 2個
その他材料
・ 単管パイプ ( 外径φ48.6 ) : 適宜
・ SPF材等 : 適宜
・木材組立用材料 : 適宜 ※ コーススレッド ( 木ねじ ) 、木材用塗料等
工具類
・ 対辺5mm六角レンチ等
・ M10用 ( 対辺17mm ) スパナ等
・ 木材組立用工具類 ※ドライバー、ハケ、のこぎり等
※ 各単管パイプの寸法、階段のステップの数等は設置場所に合わせて調整ください。
※ 階段のステップ等、金具の締め付けが弱いと回転する可能性があります。金具と単管パイプに穴を開けてドリルビス等で貫通させるとより安全です。
※ 階段の転倒などが無いように安全を確認しながら製作してください。
