先日、2025年一本目のYouTubeをアップいたしました！
タイトルは 【補強のコツ】単管パイプ工作をさらに強化！ドリルビスの特徴や使い方、重要ポイントを詳しく解説【保存版】 です。
単管パイプDIYのＬＡＢＯ金具部分の補強方法をご紹介する動画になっていますが、今回のブログでは、動画（YouTube）ではうまく説明しきれなかった部分、または公開してから気が付いた点等の補足をしていこうと思います！
まず大前提として、ＬＡＢＯ金具は「六角穴付き止めねじ(くぼみ先)」を単管パイプに押し当てて、固定するジョイント金具です。

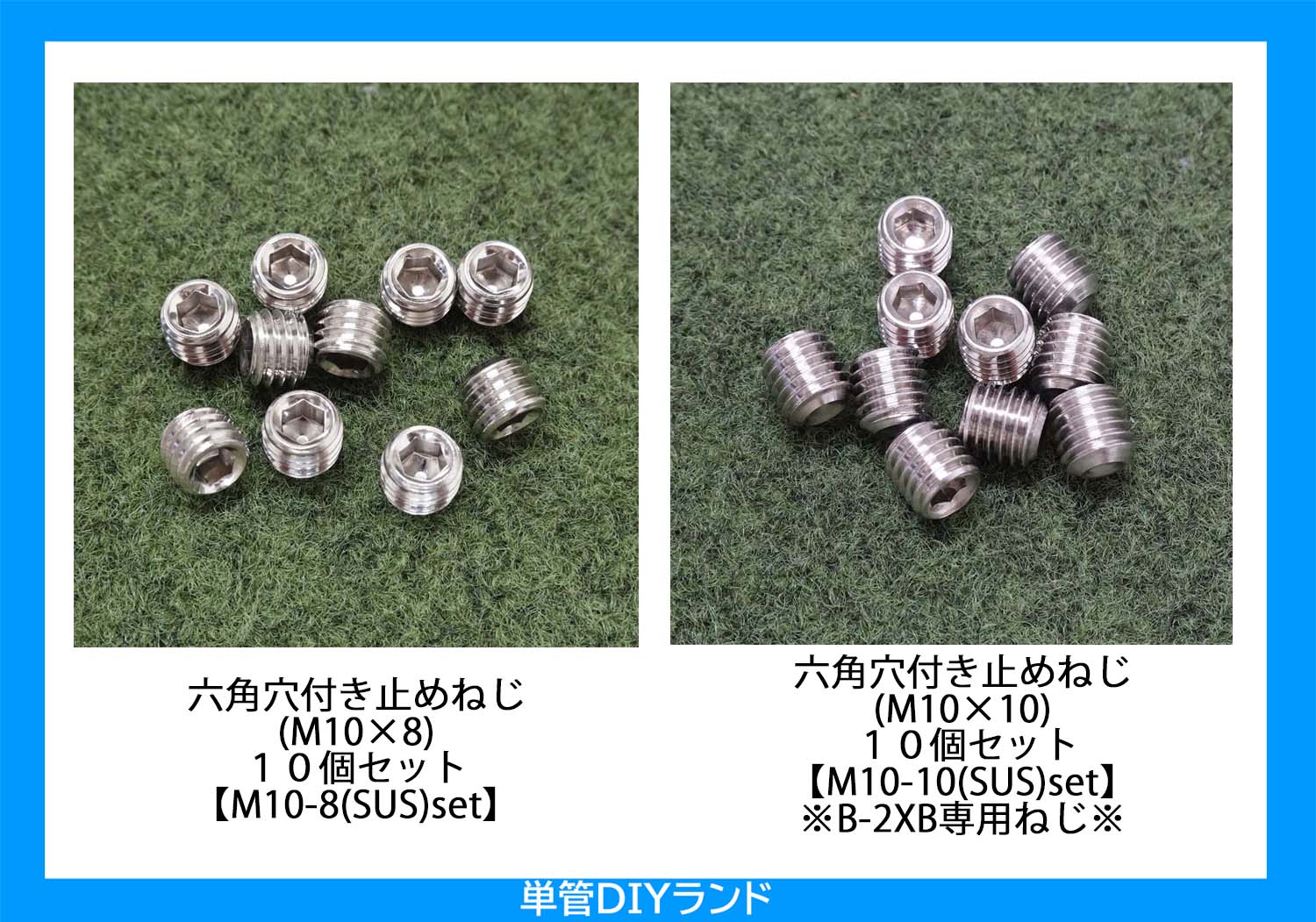

「六角穴付き止めねじ(くぼみ先)」とは、ねじの先端を相手の部材に押し付けて固定するねじで、「止めねじ」「イモネジ」「ホーローセット」などと呼ばれます。単管ＤＩＹランドでは「止めねじ」と呼んでいます。
10個セットの他に、小分け売りも用意しています。
止めねじで押さえつけるだけでは強度が心配？
その気持ちも分かります。
でも実は、止めねじって見た目以上にパワフルです！

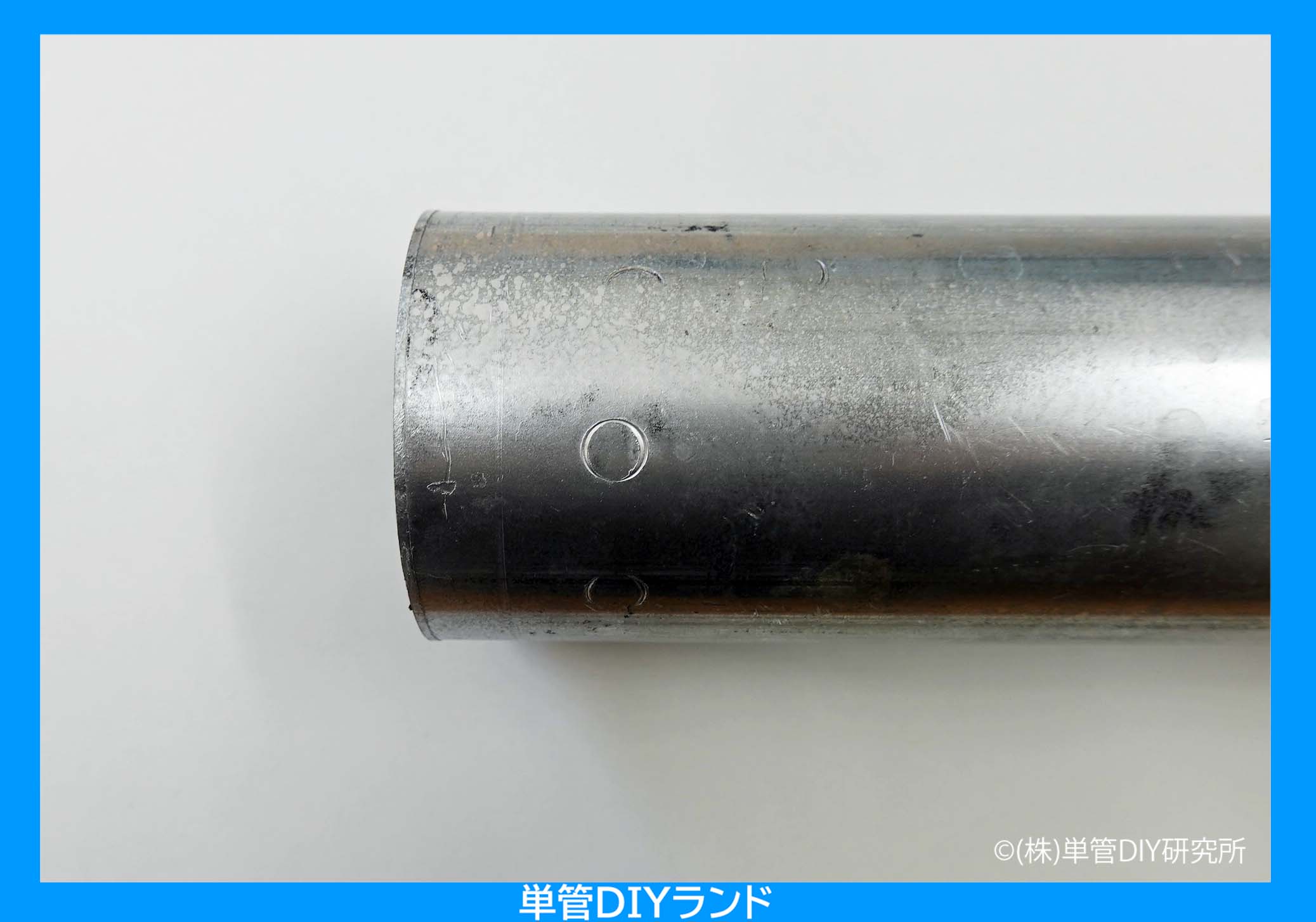

下の写真は、ＬＡＢＯ金具を固定していた止めねじをはずした単管パイプです。止めねじの先が単管パイプに食い込んで、跡が付いているのが見えますね。
以前、当ブログやYouTubeでもご紹介しましたが、ＬＡＢＯ金具と単管パイプの引き抜き荷重試験の結果は参考値・約380㎏（3720N）～610kg（5970N）です。※ただし手締め、トルクレンチ締め、作業者、作業環境等々で変化はあります。ご了承ください。
しかしそれでも、製作品によっては、金具の接続部分を補強したい箇所ってありますよね。
いろんな補強、強化方法があると思いますが、今回はドリルビスを使った強化方法をご紹介します。
動画内でもご紹介しましたが、ドリルビスとは先端がドリル状になっているビスで、下穴をあけずに打ち込むことができるビスです。
本来はサイディングの取り付け等に使用するビスですが、簡単に単管パイプ製作品の補強に流用できるため、ドリルビスを使用しました。

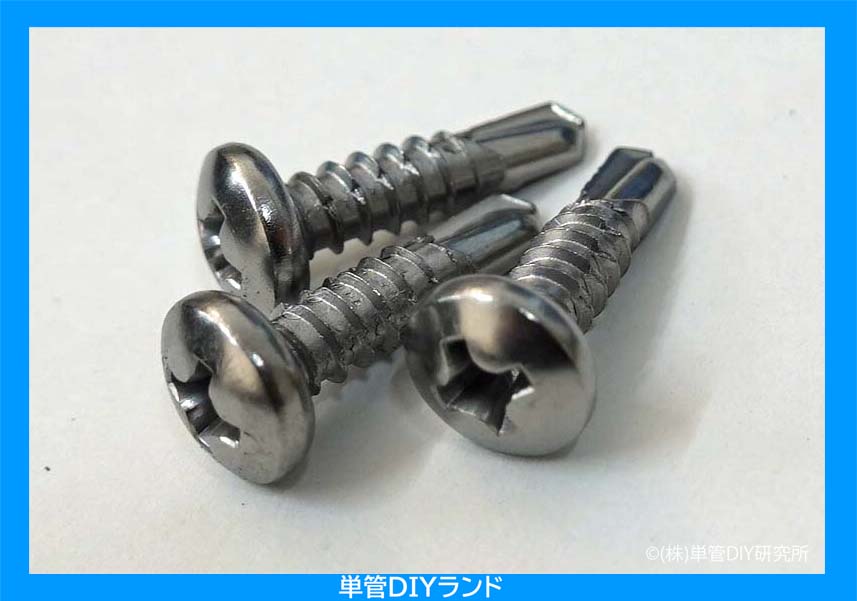

使用したのは呼び径4mm×首下長16mmのステンレス製のドリルビスです。
また実は、YouTube内でご紹介し忘れてしまったのですが頭部が「なべ頭」のドリルビスであることが好ましいです。
皿頭のドリルビスだと、金具の外に不自然に頭部が残ってしまうと考えられるためです。

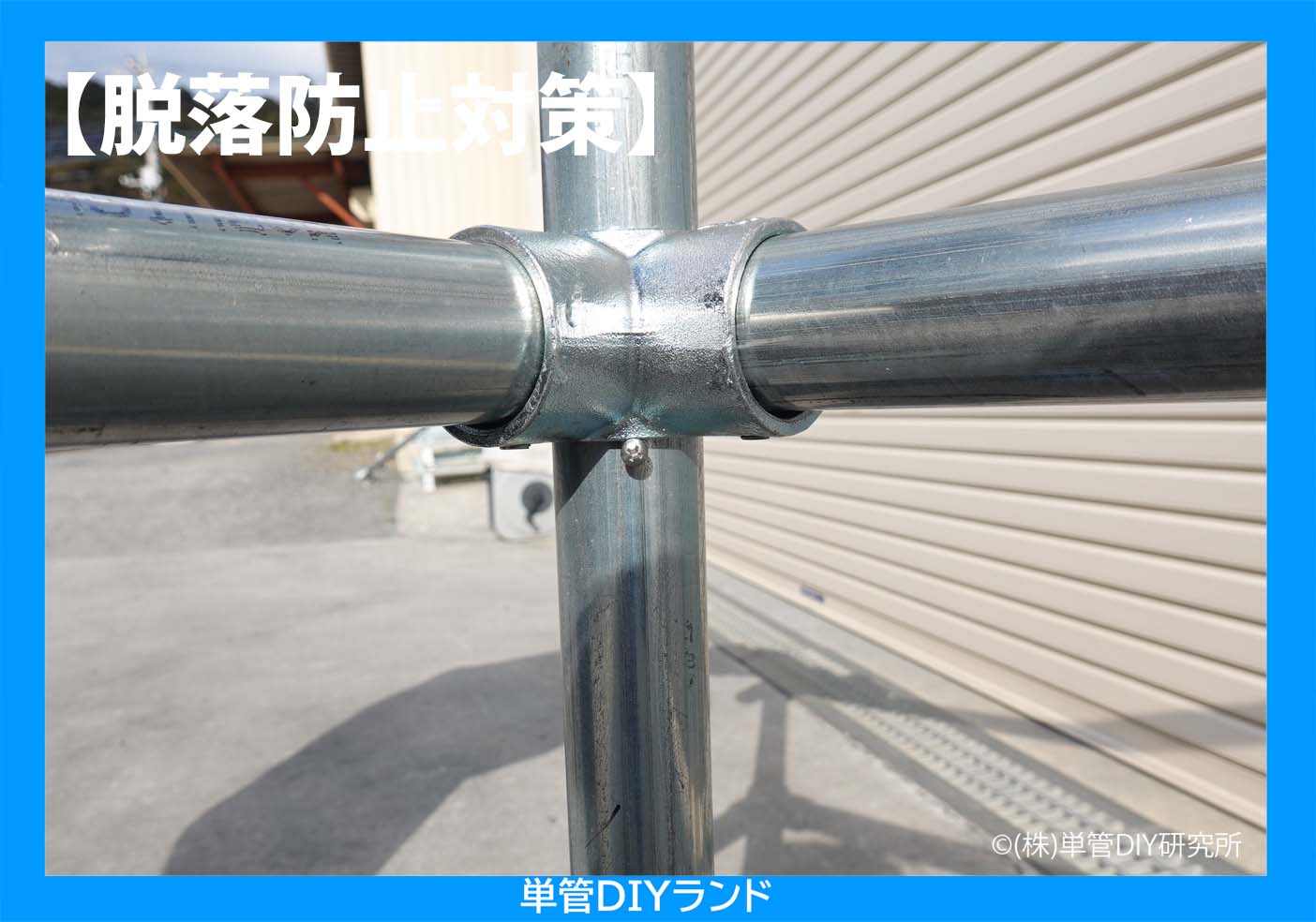

さて、YouTube内では「抜け防止」「脱落防止」と二種類の対策方法としてご紹介しましたが、実際は「金具の止めねじとは反対側部分にドリルビスが打てるＬＡＢＯ金具・打てないＬＡＢＯ金具」の二種類の対策方法になります。

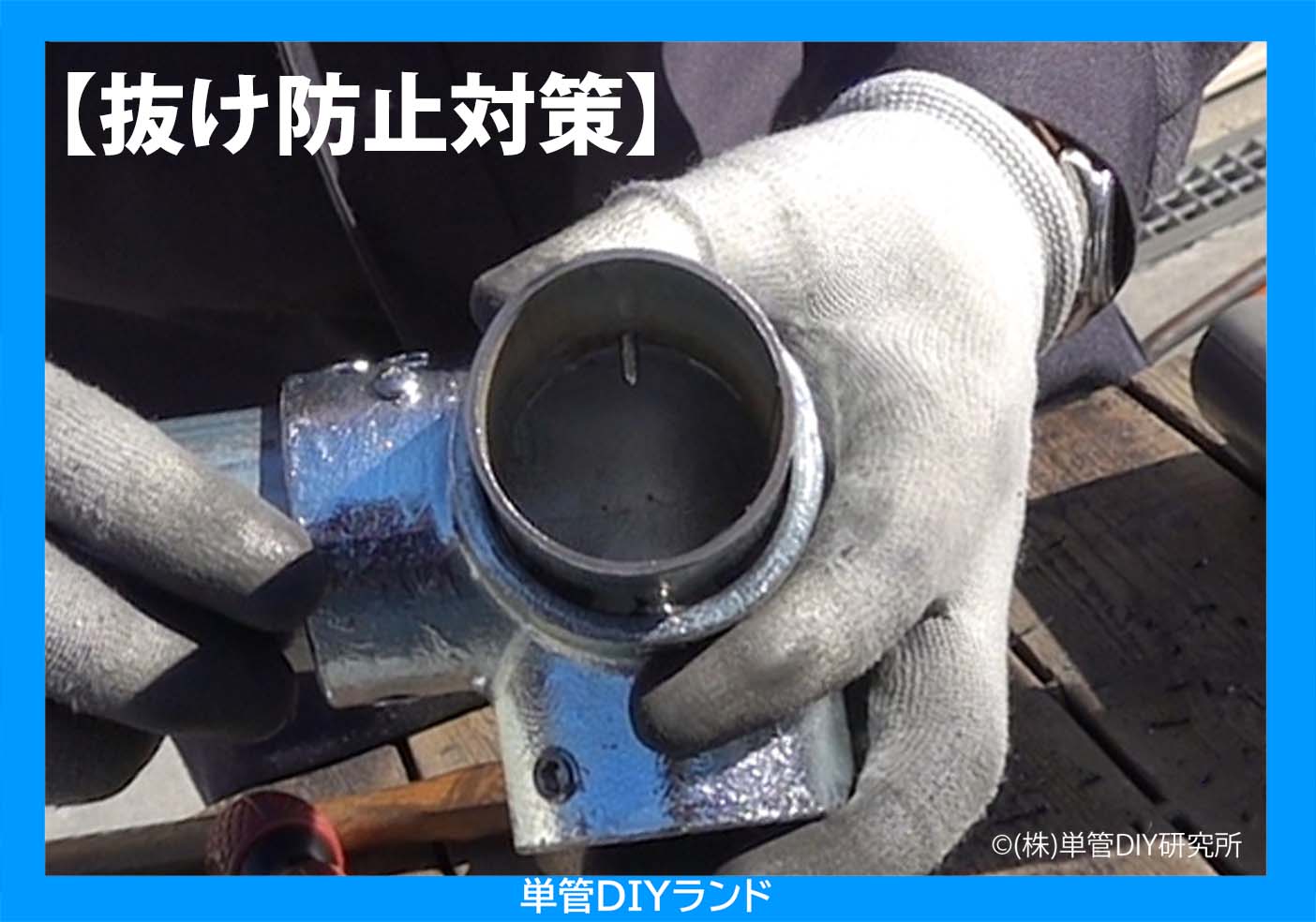

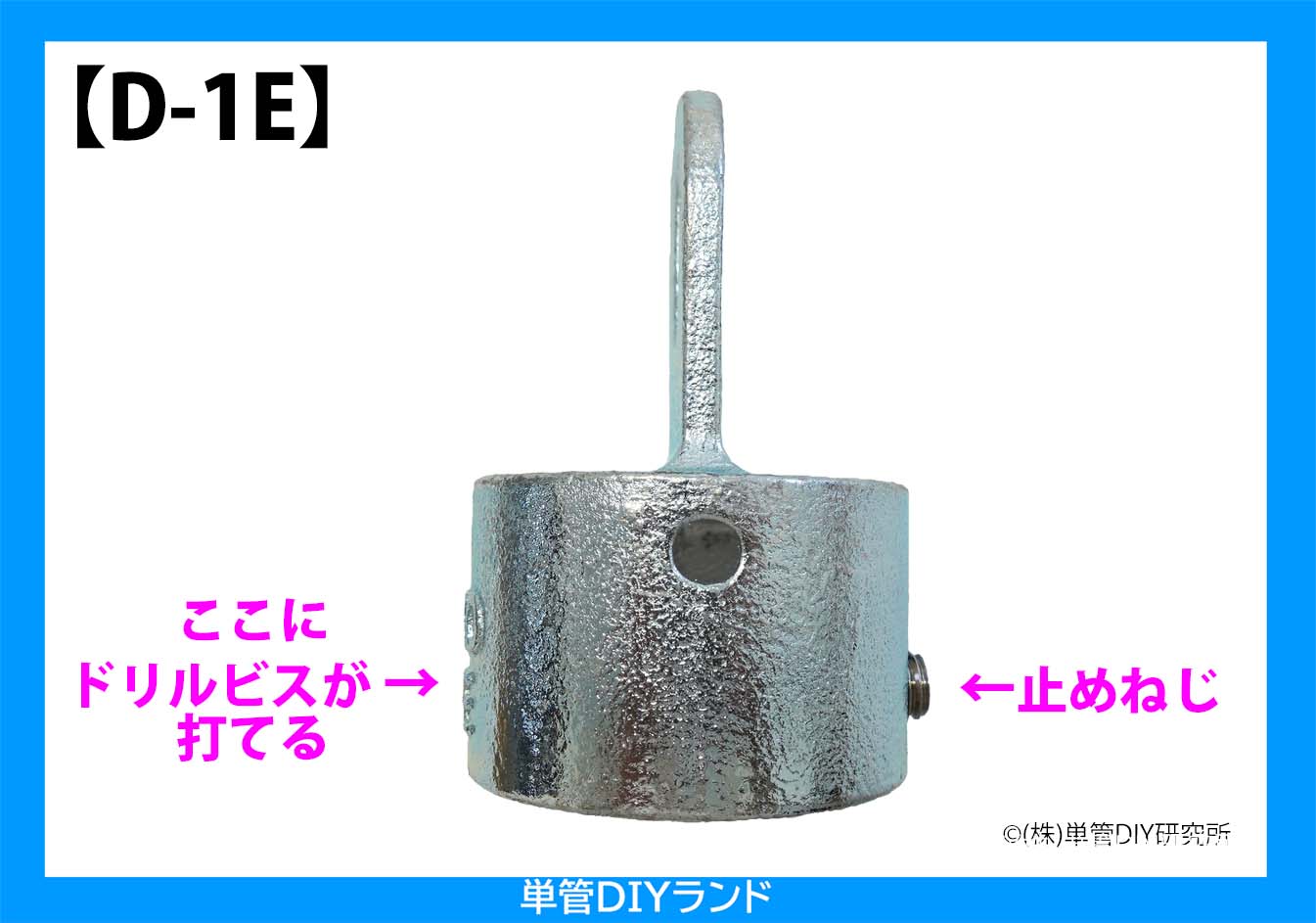

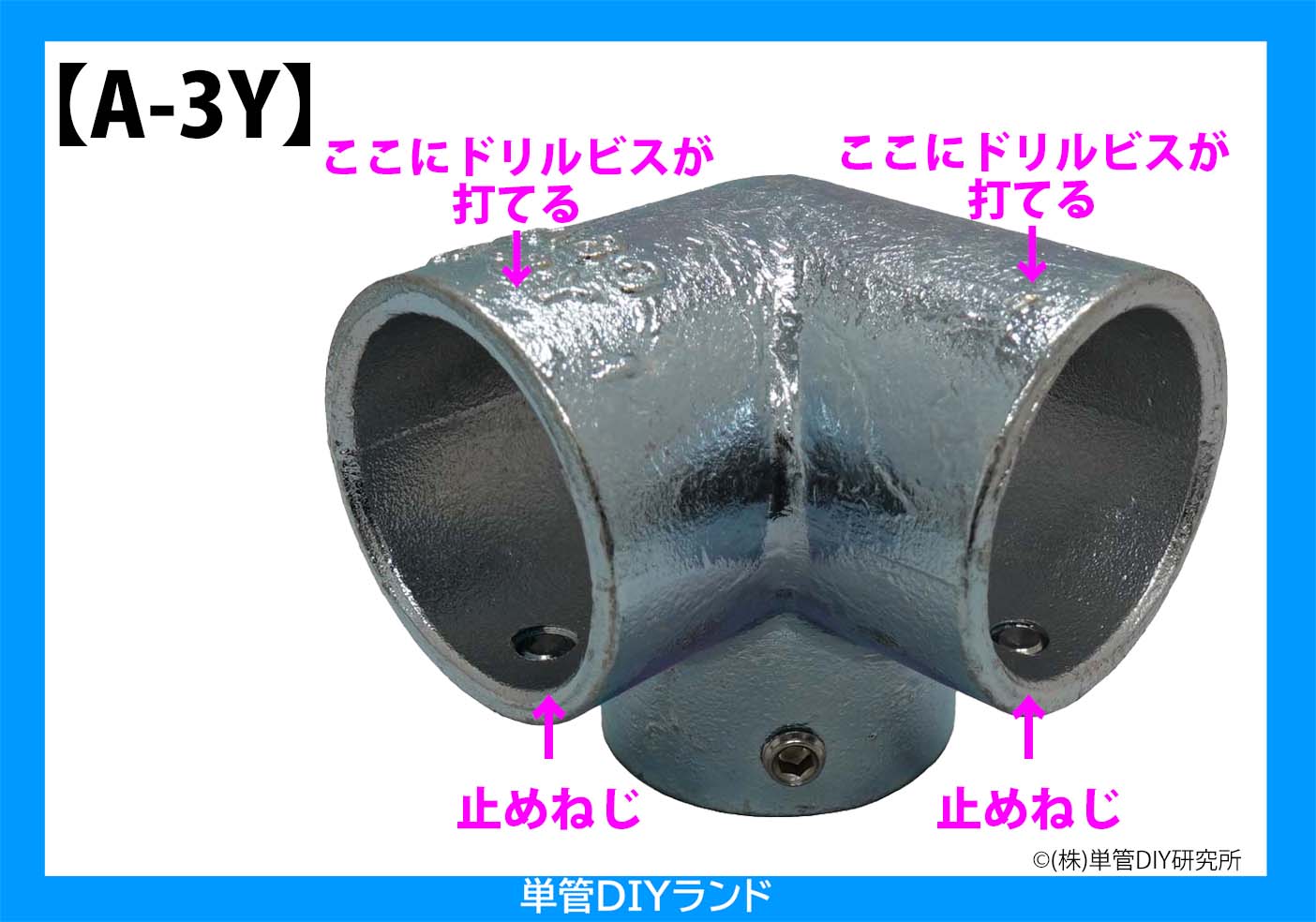

YouTube内前半でご紹介している「抜け防止」対策とは「止めねじとは反対側にドリルビスが打てるＬＡＢＯ金具」の対策のことで、【A-3Y】【B-2T】【D-1E】【D-1S】等々、止めねじとは反対部分にドリルビスを打てるスペースがある金具ということになります。
上の画像で分かりますでしょうか。
ＬＡＢＯ金具の多くは、このタイプになります。

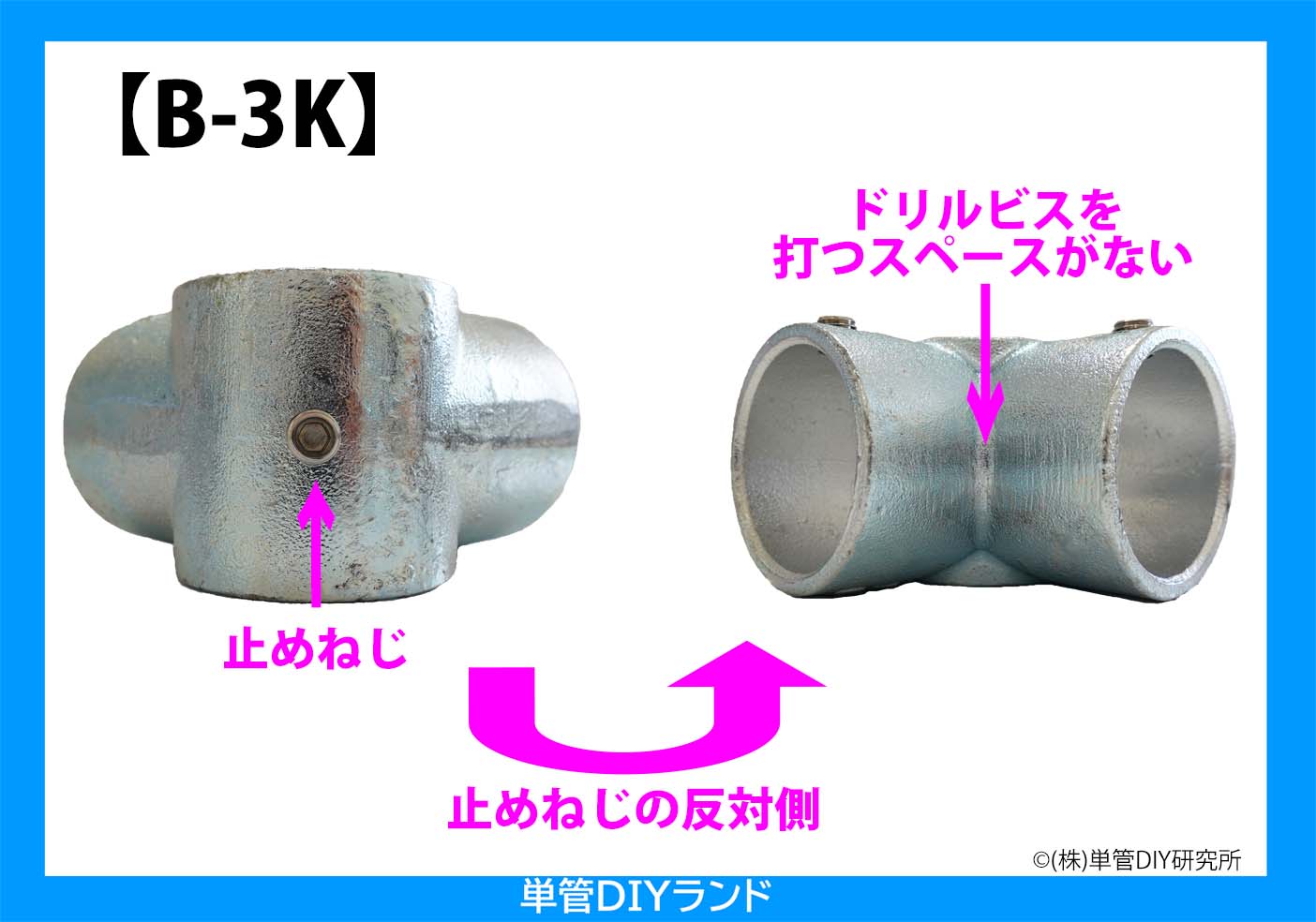

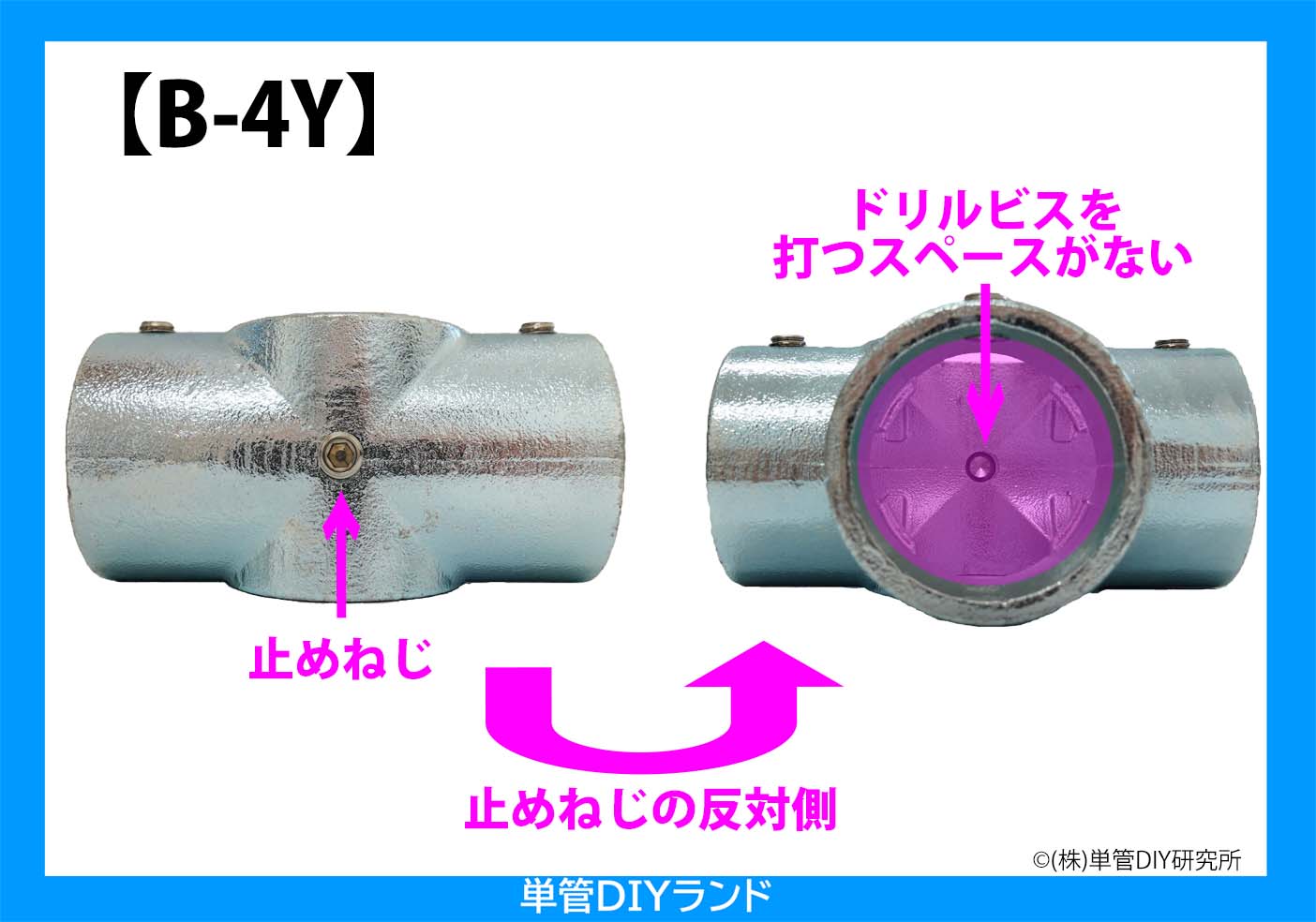

対して【B-3K】【B-4Y】は、止めねじの反対側にドリルビスを打てるスペースがありません。
つまり「止めねじとは反対側にドリルビスが打てないＬＡＢＯ金具」ということになります。
しかし、ここでご注意。

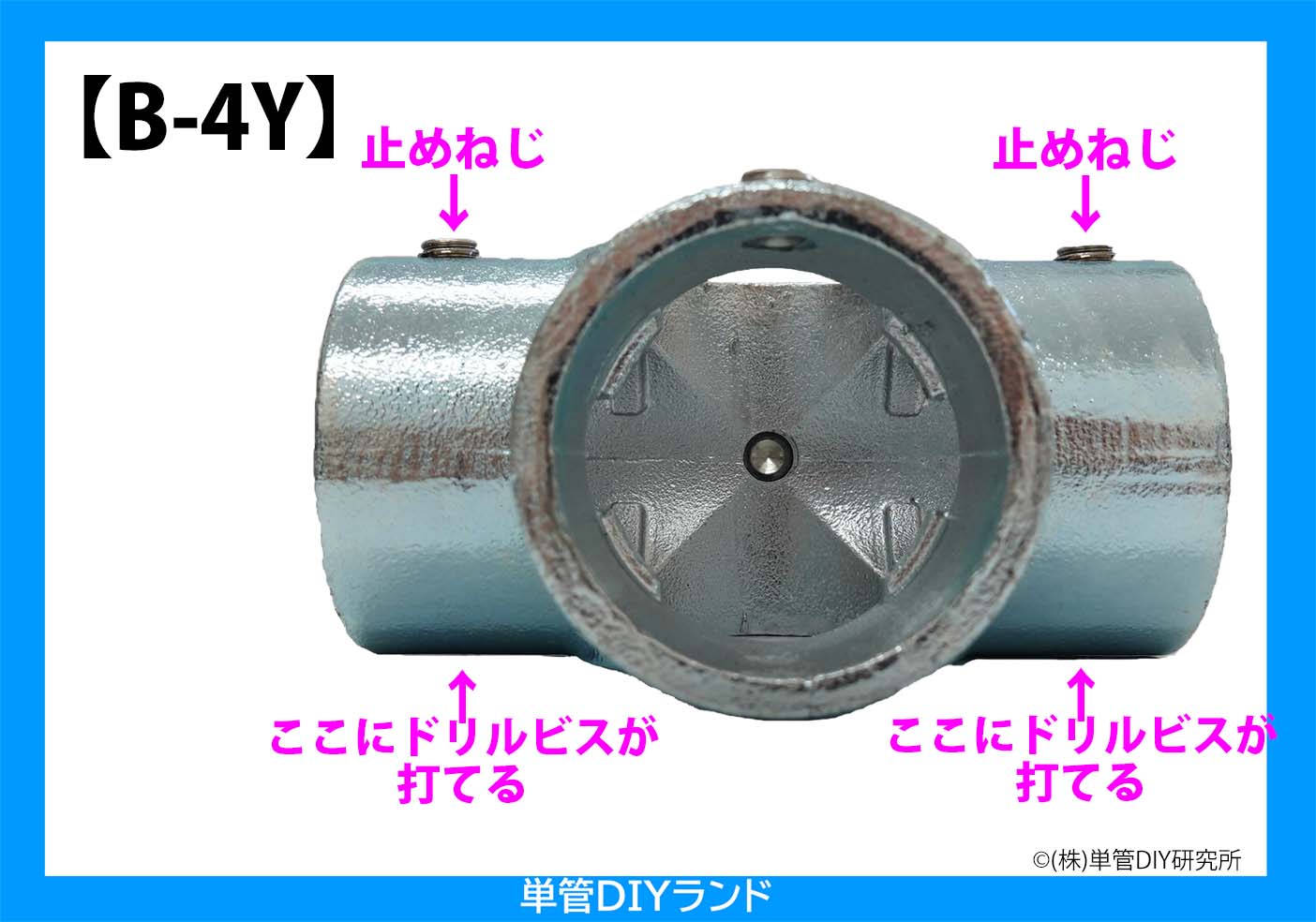

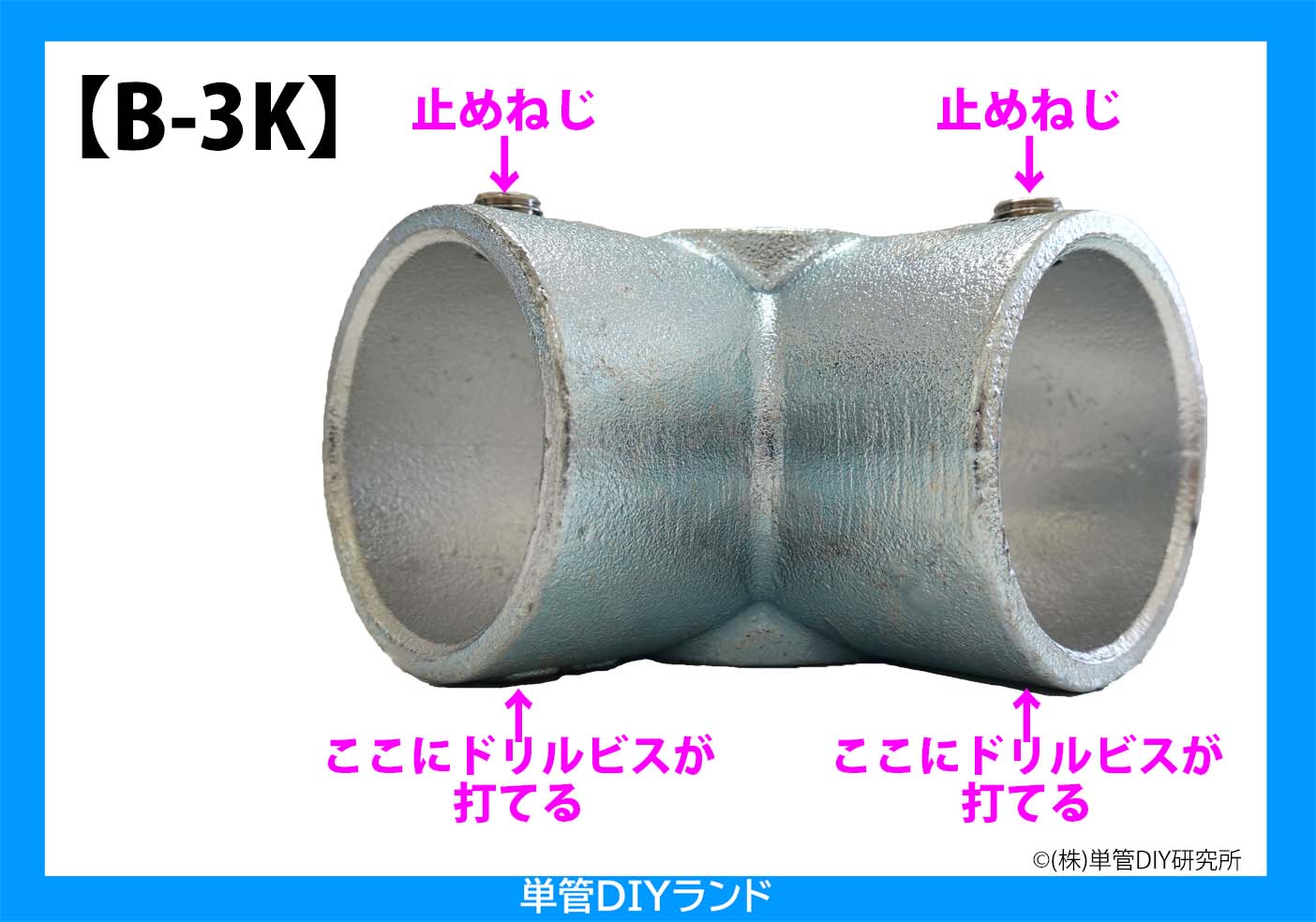

【B-3K】【B-4Y】も、止めねじの位置によっては「止めねじとは反対側にドリルビスが打てるＬＡＢＯ金具」になります。
下記の画像参照。
お分かりでしょうか。
この位置の止めねじの場合だと、反対側にドリルビスが打てるスペースがあるわけです。
これらを踏まえて、YouTubeでご紹介した2種類の方法のどちらかで強化対策をしていただけるということです。
このように動画内では単純に「抜け防止・脱落防止対策」としかご紹介できませんでしたが、実は金具の種類により、もっと詳しく言うと止めねじの位置により、こんな抜け防止・脱落防止対策ができますよ、ということでした。
このブログとあわせて、YouTubeもご覧いただけると幸いです。
＜＜ ご注意願います ＞＞
「LABO金具」は、お客様ご自身でDIYをお楽しみいただくための商品です。
お問い合わせの内容として、金具の使い方のご質問にはお答えできますが、お客様の製作物に合わせての設計や、金具の種類・個数をご提案することは、お客様ごとの状況が異なるため、お受けしておりません。
ご了承のほどお願い申し上げます。
ＬＡＢＯ金具で作る単管パイプDIYは、 カスタマイズ自由自在！ あなたのアイデア次第で、世界に一つだけの作品を作ってください♪
