管DIY研究所単管パイプイベントテントに使用のLABO(ラボ)金具 № 31620210725

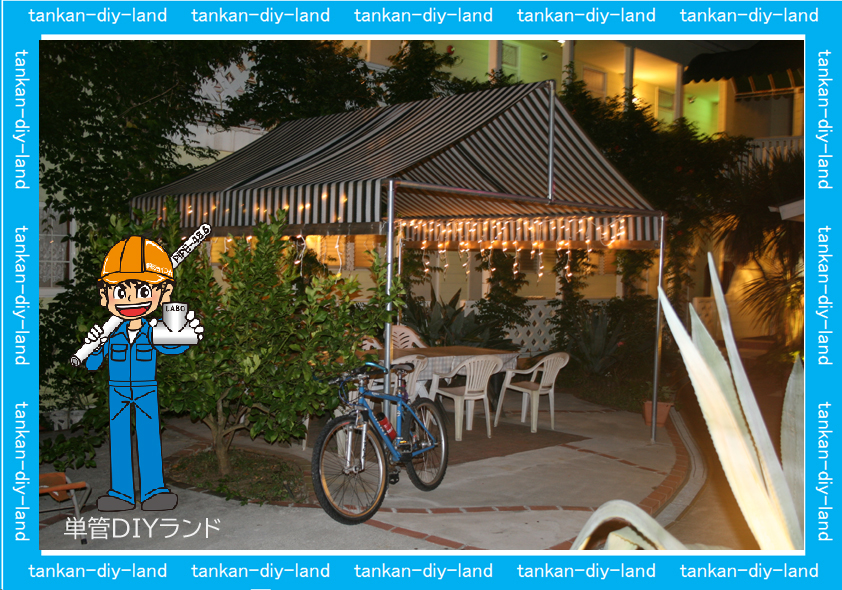

夏の暑さ対策 単管パイプのイベントテント

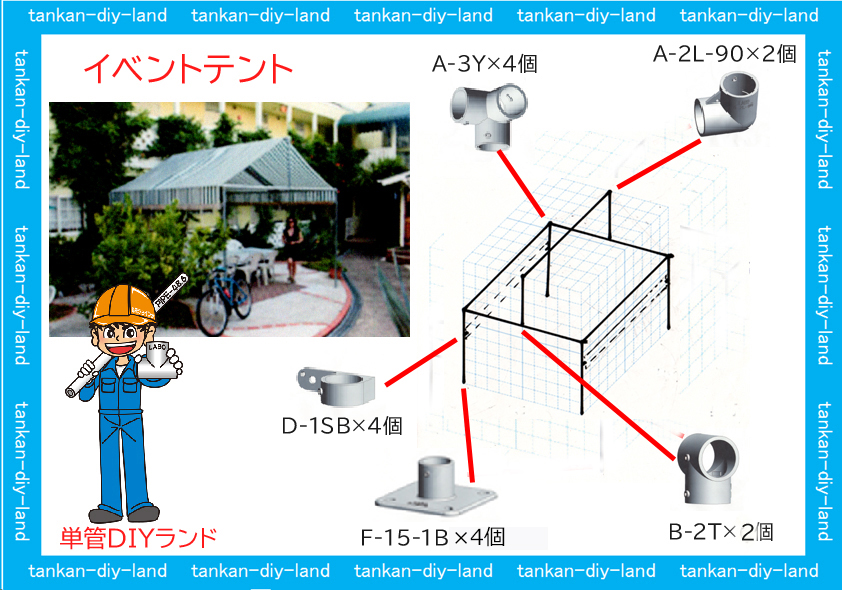

ここから ↓ 単管パイプのイベントテント使用LABO（ラボ）継手金具ジョイント類
A-3Y 3方向こーなーコーナー金具 金具の中まで見られる 3D-PDF
A-2L-90 2方向90度金具 金具の中まで見られる 3D-PDF
B-2T 3方向1箇所貫通金具 金具の中まで見られる 3D-PDF

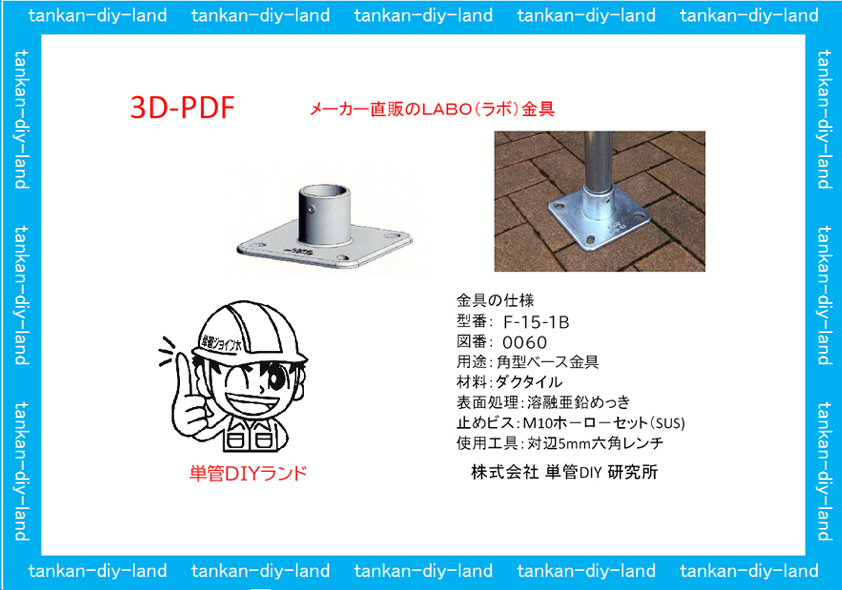

F-15-1B 角型ベース金具 金具の中まで見られる 3D-PDF

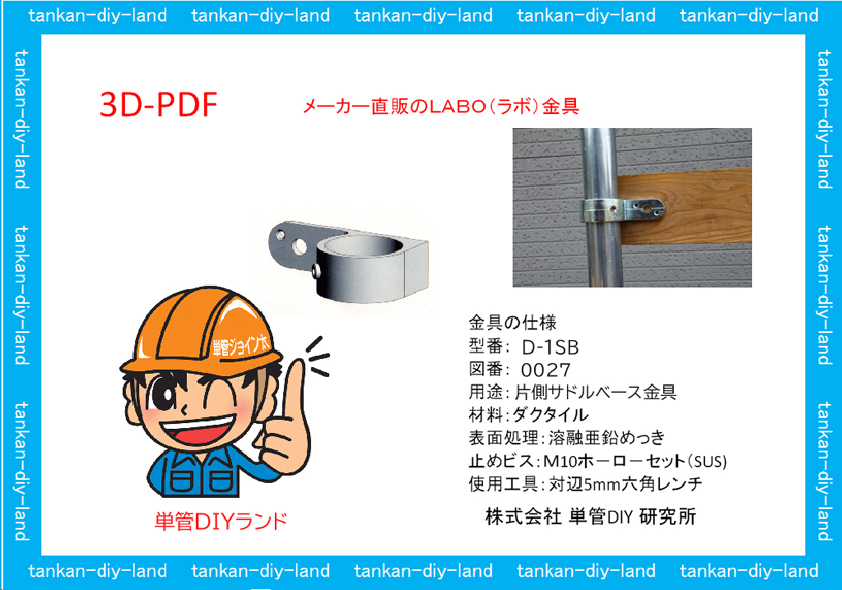

D-1SB 片側サドルベース金具 金具の中まで見られる 3D-PDF

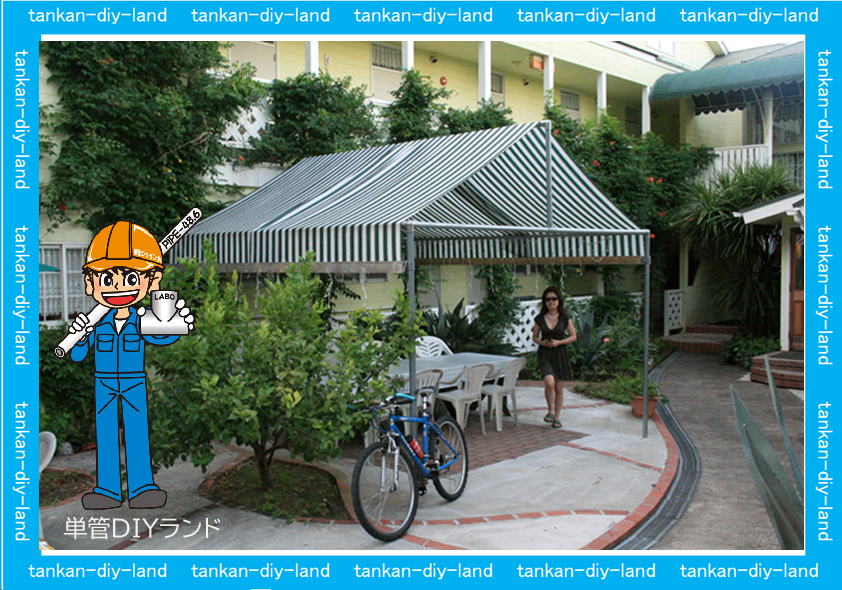

夏の暑さ対策 単管パイプのイベントテント
夏の暑さ対策 単管パイプのイベントテント
単管パイプ専用 継手金具 LABO（ラボ）ジョイント
↓↓↓＊＊＊＊＊＊＊＊＊＊＊＊＊＊＊＊＊＊↓↓↓＊＊＊＊＊＊＊＊＊＊＊＊＊＊＊＊＊＊＊↓↓↓
ここからは、見て、知ると、鼻高々になる情報が満載、パイプDIY 仲間に自慢が出来ますよ ！！！・・単管工作の豆知識
単管パイプと木材または、コンクリート支柱等を接続する金具類はこちらです。 LABO金具は木材との相性を考えた金具です！ 金具の高さがそろってツライチがかなう金具 ： 両側サドルベース金具【D-1WB】 片側サドルベース金具【D-1SB】 コーナー用サドルベース金具【D1LB】パイプに直付けする金具 ： サドル【J-1SB】
木材との接続金具
＜動画＞木材とLABO金具の接続説明
木材を固定用に、中間支柱は（D-1B）端は（D-1）使用
LABO(ラボ）金具 （パイプ止まり金具と貫通金具）
単管パイプ 直交クランプ LABO（ラボ）金具2種類（B-2X・B-2XB)
LABO（ラボ）ボルト止め・筋交い・木材接続・窓枠・壁取り付け・基礎ベースの金具類
LABO（ラボ）金具本体溶融亜鉛メッキ仕上げ。 キャスター
ＬＡＢＯ（ラボ）金具本体溶融亜鉛メッキ仕上げ。つなぎ金具・水平調整金具・基礎ベース金具・アタッチメント金具・木材止め（サドルベース）金具・キャップ・吊りバンド・機器取付コ－ナ－金具。
LABO(ラボ)金具類
同じ金具に同じ太さの（Ｍ10）の六角ボルトを着けてみた。
LABO(ラボ）金具は水滴が溜り難い・・・ここが違う （管止めが4分割や、溜り部に穴、等の水の通り道があるから、錆にも強い）
LABO(ラボ）金具類でこんな物もできます。

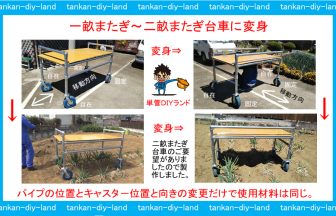

LABO（ラボ）キャスター工作物、こんな物が出来ます。
単管パイプ工作マニアの必需品『パイプ保管台』
下の掃除が簡単、雨の跳ね上げ汚れの軽減、底高パイプ保管台
単管パイプ保管台底高タイプ の２台1セット分、金具と保護キャプ数量『B-2T×8個・K-1C(CR×12個)
ほぼ錆びないと言われる画期的なザム鉄板使用の 単管パイプ専用 LABOキャップ (K-1C)
単管パイプキャップのZAN(ザム）鋼板とは（ほぼ錆びないと言われる画期的な鉄板）単管パイプとほぼ同じ材質です。
ちょっと暖かい保護キャップ使用の柵（クロロプレンゴム）は耐候性がある為に想像以上に長持ちしますよ・・・
LABO protection cap K-1C(CR) とは保護キャップ
材質（クロロプレンゴム） 使用環境により異なりますので、劣化したら交換してください。
設置場所に合った基礎金具や基礎ブロックを選択してください。
単管パイプ専用吊バンド(J-TB)使用例
基礎ブロックとは 建築資材店やホームセンター等で市販製品です。（沓石とも言うそうです）
サンプル写真、単管パイプ柵金具、直交クロスクランプ (B-2XB) ⇒
便利な角根ボルトも取り扱い販売しております。
作業性が良い角根丸頭ボルトセット（M10-25-N)角根ボルト・ワッシャー・スプリングワッシャー・ナット の『4点1組』
注意：単管パイプ小屋を建てる際には、確認のお勧め。
単管パイプの多目的小屋
単管パイプ多目的小屋 軒タイプのパイプ骨組み
あなたのアイディアで、使用方法も、形も外壁、サイズも自由自在 アイソメ立体図
単管パイプ多目的小屋 テントタイプのパイプ骨組み
あなたのアイディアで、使用方法も、形も外壁、サイズも自由自在 アイソメ立体図
開口部の強化『二重パイプ構造』屋根テントタイプのパイプ骨組み
あなたのアイディアで、使用方法も、形も外壁、サイズも自由自在 アイソメ立体図
開口部の強化『二重パイプ構造』屋根軒タイプのパイプ骨組み
あなたのアイディアで、使用方法も、形も外壁、サイズも自由自在 アイソメ立体図
場所に合わせた自転車置き場
窓を付ける
単管パイプにSPF材の枠を取り付ける金具（D-1Z)）1ヶ所に4個使用（縦パイプ・横パイプに取付方）
LABO金具は木材との相性を考えた金具です。
パイプが金具の肉厚分5ｍｍ浮くサドル D-1WB(両側サドルベース）・D-1SB(片側サドルベース）・D-1ＬB(コーナー用サドルベース）
パイプに直付けサドル Ｊ-1Ｓ(サドル）
単管パイプと（木材・コンクリート支柱）等の接続金具類
パイプが金具の肉厚分5ｍｍ浮くサドル D-1WB(両サドルベース）・D-1SB(片サドルベース）・D-1ＬB(コーナーサドルベース）
パイプに直付けサドル Ｊ-1Ｓ(サドル）
単管パイプと木材の直付け接続金具（J-1S)亜鉛鍍金鋼板製
単管パイプと木材のDIY工作に便利な、SPF材とは
注意：弊社HPに『掲載写真工作類・アイソメ立体図の工作・弊社の動画当』は参考資料であり保証値ではございません、自作工作物は自己責任と成ります。 ！！！取り付けビスの締め忘れにも注意必要です！！！
単管パイプ本来の物性値の変化で、強度の低下を起こす原因を,出来る限り取り去る工夫をしよう。
だから金具も溶融亜鉛メッキ（異種金属接触腐食と犠牲防触作用）LABO金具は溶融亜鉛メッキ仕上
犠牲防食作用 腐食を防ぐ「犠牲防食作用」は、亜鉛めっきに、万一、キズが発生し、素地の鉄が露出したとしても、キズの周囲の亜鉛が「鉄より先に溶け出して」電気化学的に保護するため、鉄を腐食させない作用です。 鉄は価格が安く、機械的性能が優れているので大量に使用されています。（だから金具も溶融亜鉛メッキ仕上げ）
一度は見たことありますか！錆びの侵食はここから始まります、だから溶融亜鉛メッキ
回答：単管パイプの表面はポストジンク（PZ)高純度 溶融亜鉛層 だから金具も同じ溶融亜鉛のLABO金具です。
注意：便利な仮設資材の市販製品のクランプも指定すれば溶融亜鉛メッキ仕上げもあるそうです。
メッキの違い（電気メッキと溶融亜鉛メッキ）で金具から侵食パイプもいずれ錆びが広がる。（参考資料）
単管パイプ、重ければ、強いと思っていませんか？？？
＊ 単管パイプの強度とは、中間荷重（質量）を加えてから、取り去ると元に戻れる最大荷重（たわみ状態）。
＊ たわみとは、元に戻れる曲がり。
＊ 永久変形(曲がり）とは、曲がったまま元に戻らない。
単管パイプのうんちく 『各メーカーのマーキングは異なりますが、記名無しは粗悪品か規格外です』
現代農業から抜粋、大和鋼管工業の三宅洋司さんに聞いてみた。
単管パイプ国産メーカーは3社（大和鋼管工業、丸一鋼管、中山三星建材）なら安心です。
一般構造用炭素鋼鋼管（JIS G 3444)肉厚2.4ｍｍ と 高張力炭素鋼鋼管肉厚1.8ｍｍ の機械的性質
単管パイプの（肉厚1.8ｍｍと2.4ｍｍ）比較 （国内パイプメーカー様の資料の転載）
一般構造用炭素鋼鋼管（JIS G 3444)肉厚2.4ｍｍ と 高張力炭素鋼鋼管肉厚1.8ｍｍ の機械的性質
一般構造用炭素鋼鋼管（JIS G 3444)肉厚2.4ｍｍ と 高張力炭素鋼鋼管肉厚1.8ｍｍ の機械的性質
単管パイプの（肉厚1.8ｍｍと2.4ｍｍ）比較 （国内パイプメーカー様の資料の転載）
計算式・両端支点モーメントM=PL/4 (単管パイプの中間荷重）質量 PIPE-48.6×2.4 (JIS G 3444)『参考資料』
数式からの算出、単管パイプ肉厚2.4ｍｍの(JIS G 3444)中間荷重（10cm単位）（参考資料）
実際の中間強度が知りたくて、試験台を作り試験をやってみた・・・参考資料です。
単管パイプ2ｍ支点での中間荷重（質量）150ｋｇ～50ｋｇ単位でパイプの永久変形を確認しました。
簡易試験結果は下記の通りでした。
単管パイプ中間荷重、肉厚1.8ｍｍ×2000ｍｍは400kgで永久変形（荷重を取り去っても、曲がりは元に戻らなかった）参考資料
単管パイプ中間荷重、肉厚2.4ｍｍ×2000ｍｍは350kgで永久変形（荷重を取り去っても、曲がりは元に戻らなかった）参考資料
LABO(ラボ）金具の止めビスとは・・ここが違う (本体ネジ部にサビ出ても結合しにくい為に、止めビスにステンレス使用） 1金具の特徴：止めビスの締め付後、金具の突起がほぼ無く板等の取り付けがスッキリ出来ます。（引抜強度15Nmで610kg
締め付け強度（トルク）と引き抜き強度への変化
単管パイプとLABO『ラボ』金具の引き抜き強度の目安（参考資料）
1)トルクレンチ締め付け15Nm引き抜き荷重610k(5970N)
2)Lレンチで手締め引き抜き強度380ｋ（3720N）
3)トルクレンチ締め付け12Nm引き抜き荷重370k(3620N)
『日本のほぼ真ん中とは 』ときがわ町・・おおかた・およそ・だいたい・・Google画像リンク
円を描くと ほぼ真ん中 あたりです！！『信じるか信じないかは、貴方次第です』単管DIYランドの発信地
単管DIYランド YoutubeチャンネルTYA 楽しく役立つ動画が沢山
